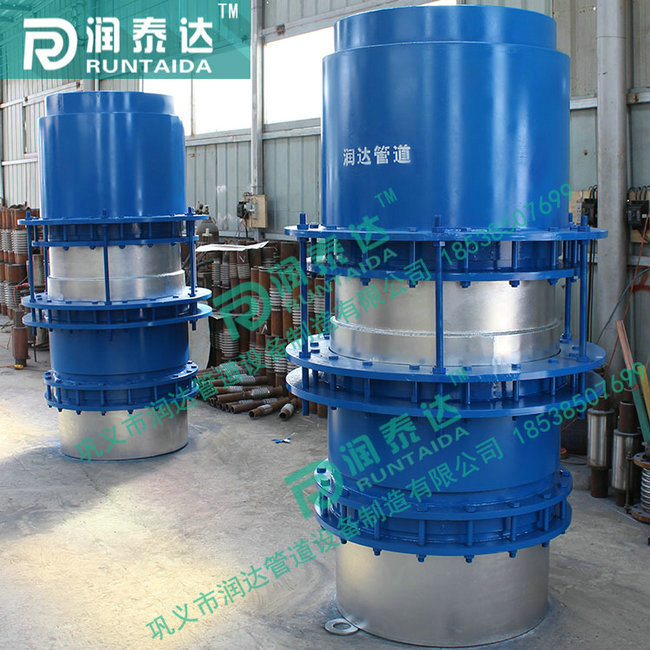

套筒補償器密封結構
2017-3-15 10:30:18??????點擊：
套筒補償器的密封結構常采用填料密封和機械密封。填料密封是一種接觸式密封，在外套管與芯管之間填入彈性密封材料，在填料受到軸向力壓緊后能緊貼在芯管表面，利用
密封材料的彈性變形補償密封面的磨損，阻止介質外漏，由于填料具有彈性和塑性，其所受軸向力（Px）在填料深度方向上產生的徑向力（Py）是不等的，Py＝KPx其中K：測壓系
數。由于這一特點，目前填料由單一填料發展成組合使用，如硬填料放在深部，軟填料在壓蓋附近，或硬軟填料中間放入密封油層，在出現泄漏時，采用補注油的方法止漏，或完
全用“油”密封的填料結構
機構密封在以往是用在旋轉軸的動密封上，它是由至少一對垂直于旋轉軸的端面，在流體壓力和補償機構外彈力的作用下，與另一端面保持貼合并相對滑動，而構成防止流體
泄漏的裝置，因此又稱端面密封，目前，這種密封達到的水平是，最高轉數5萬轉/分，最高線速度150米/秒，壓力可達35MPa，使用溫度達1000度，軸頸達1000mm，允許泄漏量3-
0.1mI/h，壽命達1-15年，因此用這種方法解決套筒補償器的密封，是完全有把握的，致使形位公差和配合精度要求高，成本要大大增加，上世紀90年代推出的彈性套筒補償器就是
這種密封的最簡單形式。這結構在普通套筒補償器壓蓋前增加了彈簧，在彈簧作用下，使密封填料始終處在被壓緊狀，從而使介質無泄漏。彈簧也可置入填料室內，使外觀
更為簡單。
密封材料的彈性變形補償密封面的磨損，阻止介質外漏，由于填料具有彈性和塑性，其所受軸向力（Px）在填料深度方向上產生的徑向力（Py）是不等的，Py＝KPx其中K：測壓系
數。由于這一特點，目前填料由單一填料發展成組合使用，如硬填料放在深部，軟填料在壓蓋附近，或硬軟填料中間放入密封油層，在出現泄漏時，采用補注油的方法止漏，或完
全用“油”密封的填料結構
機構密封在以往是用在旋轉軸的動密封上，它是由至少一對垂直于旋轉軸的端面，在流體壓力和補償機構外彈力的作用下，與另一端面保持貼合并相對滑動，而構成防止流體
泄漏的裝置，因此又稱端面密封，目前，這種密封達到的水平是，最高轉數5萬轉/分，最高線速度150米/秒，壓力可達35MPa，使用溫度達1000度，軸頸達1000mm，允許泄漏量3-
0.1mI/h，壽命達1-15年，因此用這種方法解決套筒補償器的密封，是完全有把握的，致使形位公差和配合精度要求高，成本要大大增加，上世紀90年代推出的彈性套筒補償器就是
這種密封的最簡單形式。這結構在普通套筒補償器壓蓋前增加了彈簧，在彈簧作用下，使密封填料始終處在被壓緊狀，從而使介質無泄漏。彈簧也可置入填料室內，使外觀
更為簡單。
