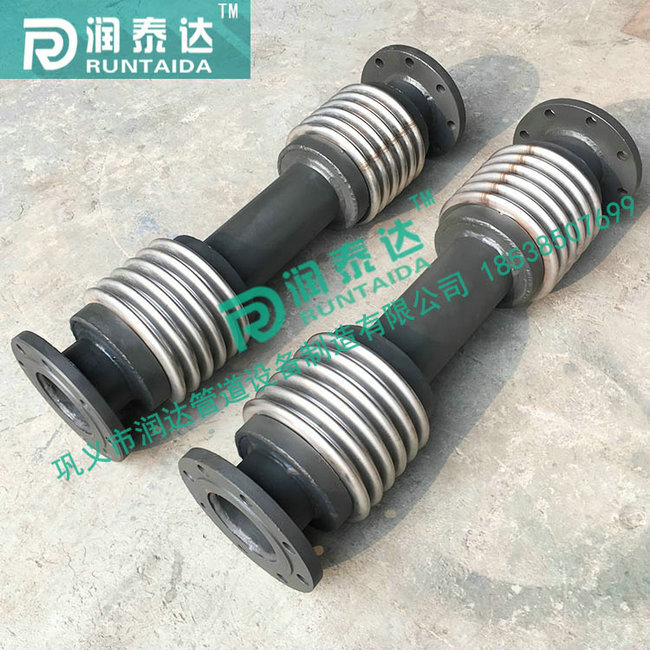

無約束波紋補償器安裝時的注意事項
一、安裝要求：
由于無約束波紋補償器自身具有強力支撐和固定性能，因此，無約束波紋補償器除了取消預拉伸工作外，還大大地寬松了安裝要求。無約束波紋補償器可像一段短管一樣安裝于管道中，不必按其他軸向型補償器通常要求的全線鋼管接好后再割下和補償器等長管道的方法。還由于無約束波紋補償器堅固的外殼，也方便了運輸、安裝和保溫。但仍需注意以下幾點：
1、定向保護套不得與堅固物碰撞，以免妨礙導向圈的位移。
2、管道內工作介質應進行氯離子和氧離子消除處理，氯離子含量不應超過25PPm。當補償器靠近地面安裝或者在地溝內安裝時，要有良好的排水措施，未經特殊處理的無約束波紋補償器不得浸泡在污水中。
3、安裝時要注意導流筒的方向與介質流動方向一致。
4、無約束波紋補償器允許不超過1.5倍公稱壓力的系統水壓試驗。
5、壓力試驗必須在固定支架安裝完畢后進行。
使用說明：
內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100·P·A 軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y 彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ 合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向實際位移量mm
Ky：橫向剛度N/mm Y：橫向實際位移量mm
Kθ：角向剛度N·m/度 θ ：角向實際位移量度
P：工作壓力MPa A：波紋管有效面積cm2(查樣本)
L：補償器中點至支座的距離m
應用舉例：
某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境最低溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。
