套筒補償器使用壽命大密封性能強
套筒補償器使用壽命大密封性能強

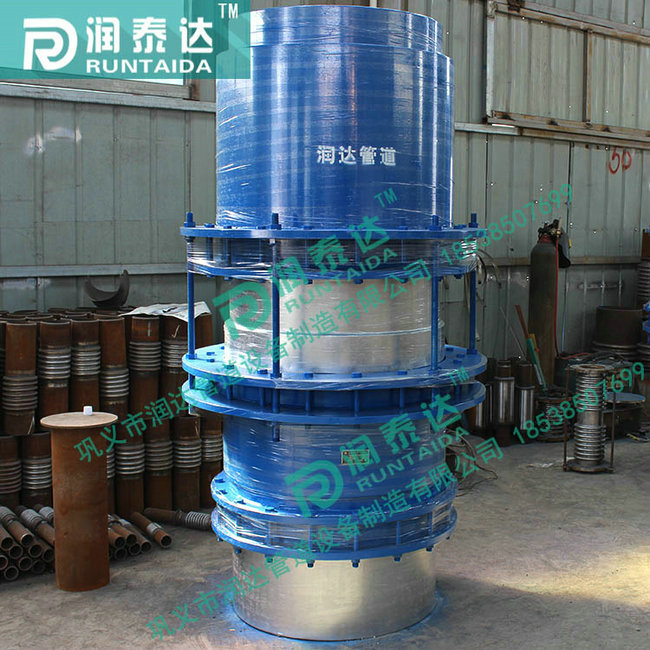

套筒補償器分為單型和雙型，由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位桿，在外筒的內壁上設有限位塊，外筒和內筒之間由Ｖ型橡膠圈來密封。徹底解決了現有伸縮器填料摩擦力大、易泄露、難加工、易拖出的缺點，具有密封可靠、摩擦力小、體積小、重量輕、防拉出等優點。
1、套筒式補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
2、對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
3、分單向型和雙向型。
安裝方法
一般套筒
1，套筒式補償器在安裝應妥善保管，防止日曬雨淋和沙塵污染。
2， 安裝時應檢查補償器的型號規格與設計是否一致，產品表面應無碰傷，壓坑，嚴重銹蝕等影響產品質量的缺陷。
3，對一次性補償器成品總長度與樣本一致時，不必再拉伸或壓縮，如在伸縮總管上的安裝標線有變動時，應調準后再進行安裝
4，對雙向無推力補償器，必須簡圖中所注的介質流向安裝，當介質為蒸汽時，以免補償器內形成氣塞。為保障補償器兩個方向的補償量相等，設計時一定將雙向補償器布置在兩個固定點中間。
5，與補償器兩端相焊接的管段必須進行破口處理，焊后按要求進行水壓試驗（試壓時應予旋緊填料室兩端螺栓無泄露為止）。運行24小時后，必須將填料室兩端螺栓再緊一次。
6，為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。當補償器兩鍘均有軸向位移時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度正負（+－）不超過一度。
7，補償器的保溫防水的結構可與管道相同，但對伸縮段不可產生約束力。
8，特殊情況另商洽 。
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
填料長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 |
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
|
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN |
||||||||
