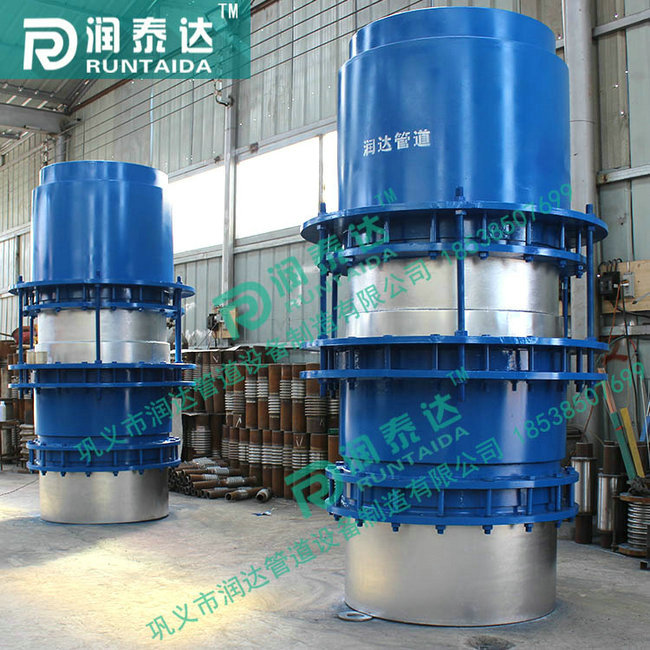

套筒補償器的安裝要求定期檢查必不可少
套筒補償器作為補償器的一種，由于其在管道中可實現自由補償和安裝簡單等特點，因而廣大用戶的喜愛。由于套筒補償器的特殊性，套筒補償器的安裝要求也與其他波紋補償器有所區別。我公司今天就來講講套筒補償器的安裝要求。
1、套筒補償器安裝時應有兩個護圈，且護圈的壁厚不應小于管道的壁厚。
2、保溫管埋于地下時，四周需用粒度小于20毫米的砂子填充，然后再覆蓋原土，填充砂子的厚度不小于200毫米。
3、保溫管頂的埋深一般不超過1.2米，但也盡量不要小于0.7米，，保溫管可直接埋在各種管道下面。
4、套筒補償器安裝不必冷緊，也不必按全線鋼管接好后再割下和膨脹節等長之后再焊接的方法。使用波紋補償器，不必設導向支架。
5、安裝時要注意保證導流套筒的方向與流動方向的一致。
6、補償器內介質應進行除游離氧和除氯離子處理，氯離子含量不得超過25PPm。
7、補償器允許不超過1.5倍公稱壓力的系統水壓試驗。
8、補償器安裝完畢進行系統水壓試驗前，要將管道兩端固定，防止內壓推力拉伸補償器。
要想套筒補償器經久耐用，正確的安裝是基礎，大家可要牢記以上的安裝要求！當然隨著時間的推移，套筒補償器也會出現一些故障，所以潤達管道公司專業技術員提醒您定期的檢查必不可少。
套筒式補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏.
套筒式補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高。
安裝數據
|
公稱直徑 |
芯管內徑 |
芯管外徑 |
法蘭外徑 |
凈填料室長度 |
補償量 |
安裝長度 |
摩擦力 |
重量 |
|
15 |
14 |
18 |
95 |
36 |
150 |
640 |
|
4.69 |
|
20 |
18 |
23 |
105 |
36 |
150 |
640 |
|
5.62 |
|
25 |
24 |
30 |
115 |
36 |
150 |
640 |
1069 |
7.38 |
|
32 |
30 |
36 |
120 |
36 |
150 |
640 |
1311 |
8.38 |
|
(36) |
36 |
43 |
125 |
36 |
200 |
740 |
1415 |
10.45 |
|
40 |
41 |
48 |
130 |
36 |
200 |
740 |
1518 |
11.62 |
|
50 |
47 |
55 |
160 |
56 |
200 |
760 |
1932 |
16.42 |
|
65 |
63 |
71 |
180 |
56 |
200 |
760 |
2485 |
21.14 |
|
(70) |
65 |
74 |
190 |
56 |
200 |
760 |
2588 |
24.19 |
|
80 |
78 |
87 |
195 |
56 |
200 |
760 |
3002 |
26.92 |
|
100 |
94 |
106 |
215 |
56 |
250 |
895 |
6271 |
41.80 |
|
125 |
117 |
131 |
245 |
56 |
250 |
895 |
7750 |
52.02 |
|
150 |
143 |
157 |
280 |
56 |
250 |
895 |
9288 |
69.16 |
|
(175) |
176 |
192 |
335 |
70 |
250 |
920 |
13251 |
94.74 |
|
200 |
201 |
217 |
335 |
70 |
300 |
1020 |
14977 |
106.28 |
|
(225) |
225 |
242 |
390 |
70 |
300 |
1035 |
19167 |
136.10 |
|
250 |
253 |
270 |
390 |
70 |
350 |
1135 |
21297 |
142.74 |
|
300 |
303 |
322 |
440 |
91 |
350 |
1155 |
25399 |
175.44 |
|
350 |
353 |
373 |
500 |
91 |
400 |
1360 |
29421 |
262.66 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1360 |
33286 |
288.05 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1360 |
33852 |
313.43 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1460 |
36234 |
377.82 |
|
600 |
603 |
630 |
780 |
91 |
450 |
1480 |
43205 |
531.64 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1525 |
61771 |
629.71 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1655 |
70398 |
880.22 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1655 |
79025 |
986.36 |
|
1000 |
990 |
1020 |
1195 |
122 |
500 |
1655 |
87653 |
1087.72 |
|
注：當工作壓力不是1.6MPa時，其摩擦力為Pc/1.6×PN |
||||||||
