煤氣管道中使用的波紋補償器的類型

2017-3-23 10:07:07??????點擊：

目前在煤氣管道補償中應用最為廣泛的波紋補償器主要有3種，每種波紋補償器均可適用于蒸汽、熱水、氧氣、氮氣或其它無腐蝕性介質的管道系統。
煤氣管道中使用的波紋補償器主要包括以下3種類型：
(1)軸向型波紋補償器。它是一個波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)組成的撓性部件，主要用于直管段補償軸向位移。補償器設在兩固定支架之問，一端靠近一個固定支架。補償器不能約束管道壓力推力，壓力推力由其兩側的固定管架承受。

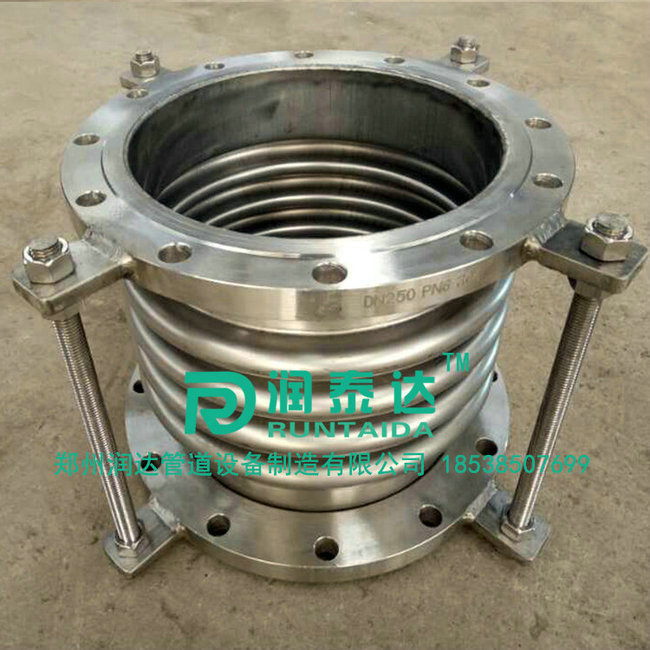

(2)拉桿型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中間管，一組能承受壓力推力組成的撓性部件，主要用補償橫同位移。補償器能約束管道壓力推力，固定管架可不考慮承受管道壓力推力。
(3)自由復式型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中間管組成的撓性部件，主要用于直管段補償軸向位移及橫向位移。
波紋補償器的優點是制作時采用先進的、對波紋管無損傷的整體一次液壓成型工藝。產品特點是尺寸精度高，使用壽命長，性能可靠，結構緊湊，補償量大，疲勞壽命長，承壓能力高，用材廣泛，在工程應用中，具有配管簡單，不用維修等特點，口徑大，耐溫高，有較強的抗應力腐蝕能力。但它也有不易解決的缺點：例如軸向型波紋補償器對固定支架產生壓力推力，造成固定支架推力大，從而造價高；另外波紋補償器管壁較薄不能承受扭力、振動，安全性差；設備投資高、設計要求嚴、施工安裝精度高、往往達不到預期壽命等一系列缺點。

球形補償器,旋轉補償器,無推力補償器,直埋套筒補償器,彈性套筒補償器,直流式無推力補償器,套筒補償器,波紋管補償器,波紋補償器,補償器

公稱直徑 D_N	管外徑×壁厚 D_W×s	補償量 ΔL	安裝長度 Lmax	填料室外徑 D	重量 Kg
25	32×4	140	530	50	4.81
32	38×4	140	550	57	4.9
40	51×4.5	140	550	68	6.1
50	57×4	140	550	80	7.15
70	76×4.5	180	640	100	12.43
80	89×5	180	660	113	14.5
100	108×5	180	660	130	17
125	133×5.5	180	690	170	22.83
150	159×5.5	180	690	190	29.55
200	217×7	240	810	257	52.43
250	273×7	240	810	310	69.46
300	325×8.5	300	940	366	97.00
350	377×10	300	960	417	128
400	426×12	300	960	466	155
450	482×12	320	970	524	177.7
500	534×13	320	1010	573	213.28
600	636×14	340	1050	676	280.42
700	726×15	340	1080	768	358.23
800	826×16	360	1125	878	467.62
900	926×16	360	1125	980	553.8
1000	1026×16	360	1125	1082	647.44
