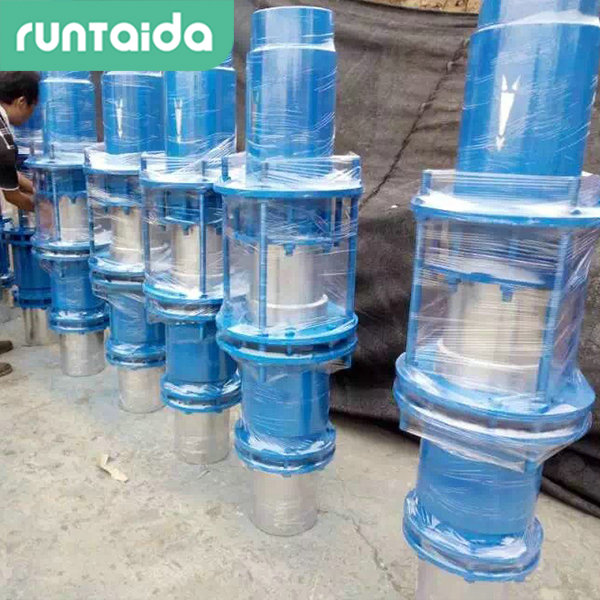

ZTWB直流介質無推力套筒補償器安裝技術要求
直流介質無推力套筒補償器是我公司針對一般套筒補償器的軸向推力*一種新型的補償器設備。本產品的結構設計采用單向套筒補償器的原理，利用液體平衡原理，在膨脹內套筒與核體之間設計了一個環形活塞機平衡腔。活塞截面面積與管道截面面積相同，凸面活塞端面的力與管道端面（即盲板）的尺寸相同，方向相反，是管道中介質壓力形成的液體相互抵消，保持管道的平衡狀態，然后消除補償器引起的軸向力。
那么ZTWB直流介質無推力套筒補償器巧妙地在設計結構中使用了一個密集的環狀氣室。蒸汽室有兩個環形壓力面，一個是固定的蒸汽室內端面，另一個是封閉在蒸汽室內的伸縮管肩部環形面，可移動。這個可移動的環形壓力表面積與伸縮管的橫截面積相同。當補償器工作時，在介質壓力的作用下，環形表面的壓力與伸縮管的橫截面面積相同，方向相反，因此兩種壓力相互抵消。這樣，在設計支架時，只考慮補償器卡緊填料的摩擦。在固定支架的推力計算中，固定支架的推力不再由工作介質壓力計算。因此，固定支架是一種減載支架，可以節省大量的支撐材料、人力和財力。
了解完ZTWB直流介質沒有推力套筒補償器，所以我們會咨詢客戶ZTWB直流介質沒有推力套筒補償器安裝這個問題，也簡單給大家做個了解。
1、管道厚度與補償器兩側焊接≥6mm必須進行坡口處理，焊接后按標準進行水壓試驗。
2.滑動支架和固定支架按設計安裝使用ZTWB類型，除了不計算介質工作壓力的推力，其他都是一樣的，以確保管道沒有橫向位移，并沿軸向膨脹。導向滑動支架應安裝在補償器的兩側，固定支架必須安裝在管道的拐角處。
3、補償器的保溫保護結構與管道相同，但對于伸縮部分，必須安裝固定支架。
4.在各種環境溫度下，補償器可以大長度安裝LM3X安裝時，無需給予拉申或壓縮。
