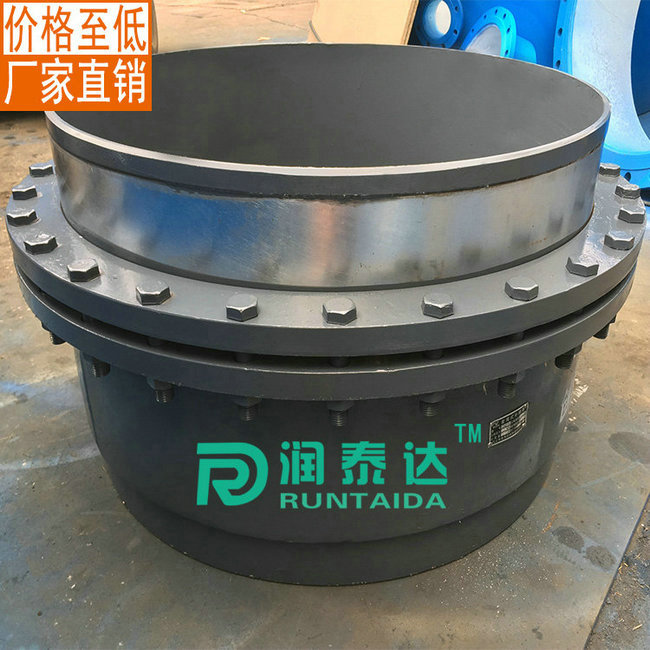

套筒補償器的型式進展是與密封材料、補償器性能進展密切相關的。
1.1　從結構上分類
1）普通型　見圖1，上世紀六十年代就采用此結構。這時套筒補償器的基本型式，以后很多型式都是改變密封材料后在這種形式上發展起來的。
圖1
2）雙向補償　在普通型的外套管兩個方向均有伸縮芯管，補償量為普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本（圖2）。
圖2
3）消除介質壓力對固定支座軸向力的套管補償器　為與普通補償器相區別，這類補償器常在“套筒”前冠以“平衡式”“壓力平衡式”“無推力”等定詞，其結構型式從消除介
質軸向力的原理上分為旁通式和活塞平衡式及平衡轉角式三種。
　　旁通式結構如圖3所示，從圖上可知管道的熱伸長是通過甲管在套筒中移動實現補償的，介質流動不是直接由甲管流入乙管，而是經過旁通管實現的。這樣在一個補償器中就
有了一對甲乙封頭，介質壓力產生的水平推力F1、F2在補償器中實現了平衡。這一結構還可以看成是方向補償器的型式，管道伸縮是采用套筒式的結構。
圖3
　　活塞自動平衡型補償器如圖4所示。在芯管外安裝了一個環形活塞，并使活塞的總面積等于芯管的截面積，這是實現自動平衡的技術核心。此結構的受力分析如下；假定在一
段管道上安裝了“活塞自動平衡型補償器”，F1，F2為介質壓力產生的軸向推力，其方向相反，大小相等，這兩個力分別作用在套筒的左右連接管道上，若不能平衡，就應分別有
左右兩段管道上的固定支架承受?，F在采用附加活塞體，活塞體內的介質通過連通孔3與管道相連，介質壓力同樣作用在活塞體1上，活塞的面積等于管道的截面積，則F1＝F1，F1
通過活塞拉桿與左面套筒相連接，F2、F1是一對作用力和反作用力，大小相等，方向相反，于是F2＝F1、F2＝F1。這樣兩對作用力大小相等，方向相反，作用在一條直線上，使介
質壓力產生的軸向力得到了平衡。
　　以上兩種結構在管道試壓時，再也不會出現自東拉開的問題，也不會使套筒相對安裝位置發生移動，便于施工、安裝。
　　平衡轉角式結構補償功能是依靠芯管移動實現的，由于介質流動轉向在芯管端出現盲板，因此管段中，介質產生的軸向力在兩端得到平衡。結構的基本形式有兩種，可以根據
管路布置選用，如圖5。
圖5

4）一次性套筒補償器　

用于直埋管道預熱膨脹后在a、b兩接觸面處焊死，外套管和芯管不能再做相對移動，然后填埋，所以稱一次性補償器。圖6
