潤達管道專業技術人員介紹關于球形補償器的主要技術指標是什么

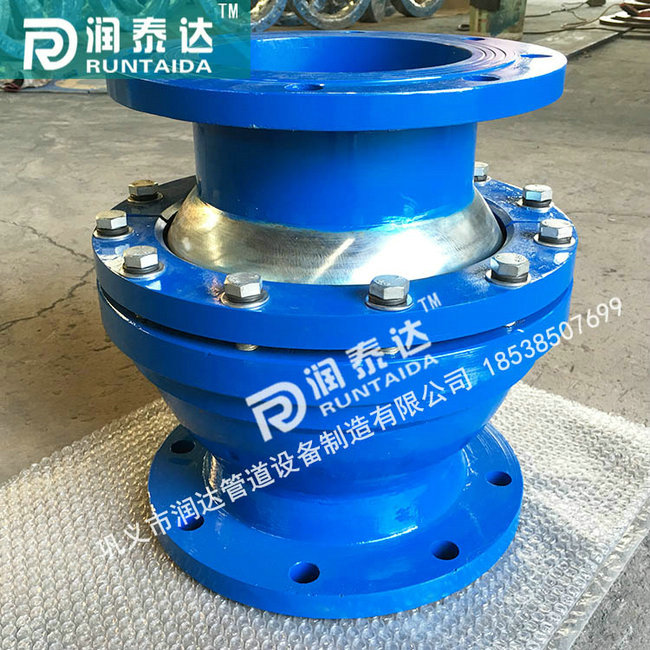

球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個

多方向上的橫向位移，球形補償器應成對使用，單只球形補償器沒有補償能力 ，可作管道萬向接頭使用。球形補償器具有補償量大，無盲板力，對固定管架的作用力小，球形補償器采用可注組合密封技術，實現長期可靠密封。

球形補償器工作原理是通過球頭的轉動和曲折與力臂形成力偶,使大小相等方向相反的一對力,圍繞著Z軸旋轉,實現力偶兩邊管路膨脹量的吸收。當球形補償器布置在兩固定支架中心時,則管道運行時兩端有相同的膨脹量和相同的膨脹推力,這是將力偶圍繞著中心旋轉一定角度,以達到吸收兩端方向相對大小相等的膨脹量。當球形補償器布置不在兩固定支架中心時,在運行時的力偶中心偏向較短的一段圍繞來吸收兩端方向相對大小不等的膨脹量.

球形補償器主要技術指標

1、球形補償器工作壓力：（1.0～4.0）MPa

2、球形補償器工作溫度：≤350℃/≤500℃

3、球形補償器公稱通徑：DN40-DN1200mm

4、球形補償器全折屈角：≤30°（±15°）

5、球形補償器工作介質：蒸汽、熱油、熱水等。

球型補償器

具有補償能力大，流體阻力和變形應力小，無盲板力且對固定支座的作用力小等優點。目前有的公司采用碳纖維密封裝置這一先進技術，使得該設備密封性能更加穩定可靠。 即使長時間運行出現滲漏時，也可不需停氣減壓便可維護且十分方便快捷。特別對遠距離熱能的輸送，有明顯的經濟效益和社會效益。老式球補都有加注嘴，外表不美觀還易泄漏

該產品主要利用橡膠的獨特性能:高彈性、高氣密性、耐介質性和耐候性及耐輻射性等。

它采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。內部致密度高，能承受較高壓力，彈性變形效果優異。

產品結構設計斷面弧高、曲線長、具有較大的多向唯一功能。特別適用于地質條件復雜、沉降幅度大和管道運行中冷熱變化頻繁導致管道損壞的場所。利用橡膠的彈性滑動轉移和變形機械力的傳熱散逸功能有效地消除泵、閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低震動和噪聲傳遞的理想環保產品。

該產品設計內壁光滑，經實際測試，對介質的流速，流量無任何影響，并且永不生銹，基本可以免除有效運動期內的維修。

應用范圍

球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下:

1、用于熱力管道中，補償熱膨脹，其補償能力為"冂"補償器的5-10倍

2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹

3、用于冶金設備如高爐、轉爐、電爐、加熱爐等的汽化冷卻系統中和煤灰輸送管道系統作萬向接頭用。

4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因對管道產生破壞。

布置形式

球補有多種布置形式，使用起來比較靈活，但通常設計中主要應用的還是兩種布置形式:一是水平或垂直Z形管道上布置兩個球補二是水平L形管道上布置三個球補。
