波紋補償器如何使用才能使壽命變長

2017-3-10 13:50:20??????點擊：

你了解波紋補償器的分類嗎?你知道在什么情況下使用何種類型的波紋補償器嗎?

首先我們來介紹一下在補償器中比較重要的一種類型——軸向型，它主要的作用是用于補償軸向位移，同時也具有較強的補償角位移的能力。第二種橫向型，它也是主要用于吸收橫向位移和少量的軸向位移。其次就是角向型，這種類型的補償器它一般在使用過程中只能吸收單平面的角向位移。吸收位移時如果配合上兩個或三個角向補償器效果會更好。

那么，如何使用波紋補償器才能使其壽命變長?首先我們來看補償器的疲勞壽命設計是怎樣看出的?據了解，其壽命是由波紋補償器的失效類型以及原因分析可以看出，我們還知道波紋管的平面穩定性、周向穩定性和耐腐蝕性能都與其疲勞壽命是息息相關的。那么過低的疲勞壽命將會導致怎樣的后果呢?它會導致波紋管穩定性及耐蝕性能大大的下降。我們根據試驗的結果和使用的出來的經驗，用于供熱工程的波紋管疲勞壽命應不小于1000次。這樣才能使補償器的使用壽命變長。

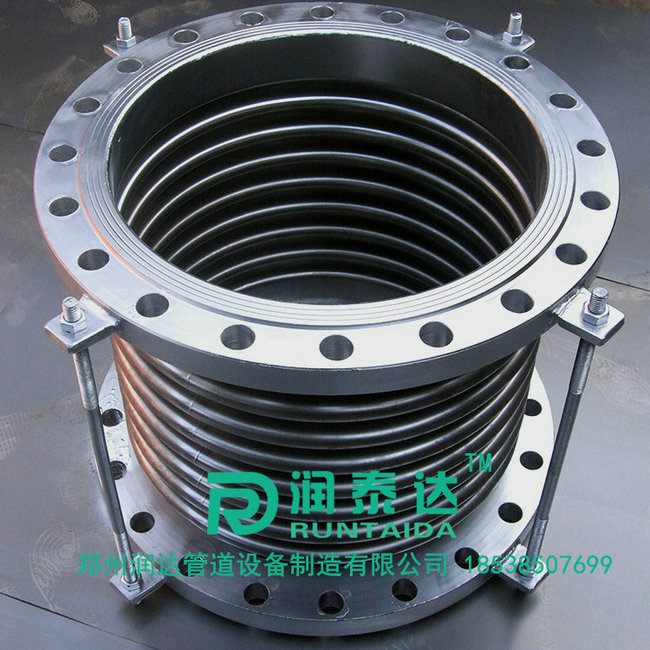

外壓波紋補償器又叫蒸汽管道補償器設計先進，結構合理，體積輕巧，裝卸方便，具有耐高、低溫，耐高壓，耐腐蝕，抗疲勞等特點。系列產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、醫療等行業。

連接方式：分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式(地溝安裝除外)。

補償特點：主要吸收軸向位移，具有補償量大，保溫性能好，殘余介質可以排除等優點。

結構特點：由一個或多個波紋管通過中間接管串接在一起，兩端分別與內封板和封底板焊接后，再分別與通管外管相連、波紋管波數較多。

設計溫度：-20~+400 產品代號：YSZW 型號標注：YSZW 波紋管型式-連接形式壓力-通徑-補償器。

通徑DN	長度 mm	波數n	壓力等級Mpa			波紋管有效面積 cm2	最大外徑尺寸 mm
			0.6	1.0	1.6
			軸向補償量mm／剛度N／mm
50	432	10	41／231	39／255	37／286	81	Φ270
50	654	20	82／116	78／126	74／143	81	Φ270
65	488	10	41／231	39／255	37／286	82	290
65	756	20	82／116	78／126	74／143	82	290
80	506	9	56／116	53／232	50／278	121	Φ308
80	789	18	112／98	106／116	100／139	121	Φ308
100	532	8	61／167	57／218	54／256	180	338
100	789	16	122／84	114／109	108／128	180	338
125	616	8	82／278	78／301	75／320	257	Φ368
125	966	16	164／129	156／151	150／160	257	Φ368
150	950	8	124／125	112／154	89／330	535	450
150	1540	16	250／56	210／87	160／113	535	450
200	950	8	130／155	100／126	70／409	779	Φ505
200	1550	16	250／75	200／113	160／205	779	Φ505
250	1080	8	161／111	130／162	105／378	1075	566
250	1800	16	320／51	260／94	201／119	1075	566
300	1090	8	161／138	130／194	100／338	1269	Φ600
300	1820	16	320／54	260／100	200／168	1269	Φ600
350	1090	8	165／165	132／221	99／438	1619
350	1820	16	320／71	250／121	200／218	1619
400	1110	8	162／164	132／290	101／468	2008	Φ710
400	1840	16	310／76	251／145	190／268	2008	Φ710
450	1110	8	152／131	124／339	100／532	2428	768
450	1840	16	301／81	251／170	190／245	2428	768
500	1475	6	190／180	150／515	150／765	3473	Φ975
500	2450	12	371／90	300／175	300／298	3473	Φ975
600	1540	6	195／231	150／754	140／756	4766	Φ1090
600	2540	12	391／121	290／364	280／480	4766	Φ1090
700	1540	6	200／222	155／601	150／832	6068	Φ1190
700	2540	12	400／112	300／400	290／478	6068	Φ1190
800	1540	6	201／200	164／497	150／897	7528	1290
800	2540	12	400／135	321／451	299／583	7528	1290
900	1605	6	220／206	230／635	220／765	9328	Φ1460
900	2685	12	430／154	460／337	442／388	9328
1000	1605	6	220／356	230／615	220／763	11118	1560
1000	2685	12	430／268	460／303	442／418	11118	1560
1100	1605	6	210／273	230／654	221／754	13066	Φ1660
1100	2685	12	428／187	460／347	442／601	13066	Φ1660
1200	1605	6	210／308	230／757	221／832	15170	1760
1200	2685	12	420／104	460／488	443／601	15170	1760
1300	1605	6	220／356	230／864	221／864	17432	Φ1860
1300	2685	12	410／132	450／432	435／626	17432	Φ1860
1400	1605	6	212／398	231／645	226／889	19851	1960
1400	2685	12	410／198	450／466	430／665	19851	1960
1500	1605	6	201／321	230／978	220／984	22427	Φ2060
1500						22427	Φ2060
